HSXX型微机消谐装置

更新时间:2015-03-19 17:03:26点击次数:1946次字号:T|T
相关介绍

一、产品概述

HSXX型微机消谐装置是我公司最新研制成功的新型产品,内部CPUTI公司16位高档单片机芯片MSP430F149为采样运算、逻辑判断和控制中心,装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点,具有外形轻巧美观、安装方便、功耗极低、免调试和维护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz25Hz50Hz150Hz四种频率的电压分量,可以区分过电压、铁磁谐振以及单相接地,可配置RS485通信接口,适用于无人值守变电站。

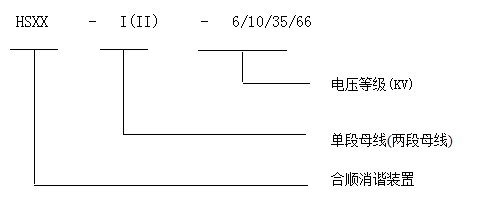

二、型号说明

三、使用条件

l 户内使用,并且室内通风良好;

l 运行环境温度:-20--50℃;

l 储存环境温度:-25--70℃;

l 湿度:最大湿度90%,表面无凝露;

l 防护等级:IEC529-P53

l 海拔:<2000M

l 大气压力: 80110Kpa

l 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

四、技术参数

l 工作电源:AC/DC220V(不分极性);

l 功耗:

1. 电源回路:DC220V≤5W或者AC220V≤5VA;

2. 交流电压回路:≤1VA;

3. 交流额定电压:100V。

l 告警接点容量(常开无源触点):5A,250VAC/5A,30VDC。

l 通讯接口:RS485,波特率1200bps~9600bps

l 抗干扰性能

1. 装置能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电试验;

2. 装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的幅射电磁场干扰试验;

3. 装置能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验;

4. 装置能承受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波(第一半波电压幅值共模为2.5kV,差模为1kV)脉冲群干扰试验。

l 绝缘性能

1. 绝缘耐压标准满足GB/T14598.3规定

l 机械性能

1. 工作条件:通过GB/T11287规定的Ⅰ级振动响应检验,及GB/T14537规定的I级冲击响应条件。

2. 运输条件:通过GB/T11287规定的Ⅰ级振动耐久检验,及GB/T14537规定的I级冲击耐久和碰撞检验。

五、装置特点

l CPU采用TI公司的MSP430F149,该芯片运行速度快、抗干扰性能强、集成度高,极大简化了外围电路的设计,同时方便了产品的软件升级和更新;

l 生产工艺采用表贴焊接技术,提高了整机的可靠性能;

l 整机功耗极低,在节能降耗方面发挥了决对优势;

l 显示界面采用128×64汉字图形液晶显示器,中文菜单提示,显示信息丰富、直观;

l 装置系统软件采用模块化设计、原理先进、性能稳定、安全可靠;

l 可实时显示系统时钟、日历、母线PT开口三角电压各频率电压分量;

l 可以判别过电压、铁磁谐振以及单相接地,并对铁磁谐振迅速消除;

l 有记忆功能,可以存储最近20次发生的故障信息,掉电后不丢失;

l 消谐元件采用大功率固态继电器,性能安全可靠;

l 可配置RS485通讯,可将各种信息上传至有关部门。

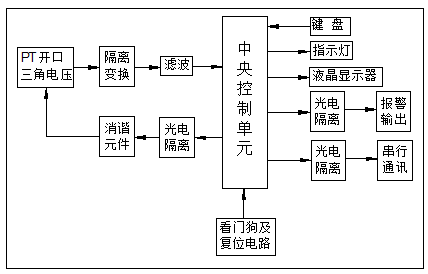

六、工作原理

装置实时监测PT开口三角电压,将采集到的电压经信号调理电路、AD转换电路输入到CPU,由CPU计算零序电压四种频率的电压分量,若有故障发生则判断故障类型,并显示、保存故障信息,同时给出告警信号。如果是铁磁谐振则按设定程序瞬间启动消谐元件予以消除。

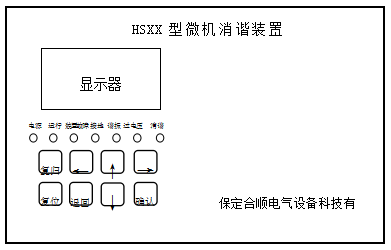

七、装置面板说明

装置面板上由液晶显示、键盘、指示灯构成,用来指示装置的工作状态及实现人机对话,具体面板布局如图四所示。


7.1、指示灯

面板上共有7个指示灯,分别为“电源”、“运行”、“装置故障”、“接地、“谐振”、“过电压” “消谐”,指示灯的作用如下:

l “电源”指示灯——红色,常亮表示装置工作电源正常。

l “运行”指示灯——红色,常亮表示装置处于正常运行状态。

l “装置故障”指示灯——红色,常亮表示装置本身出现异常。

l “接地指示灯——红色,常亮表示系统出现接地故障。

l “谐振”指示灯——红色,常亮表示系统出现谐振故障。

l “过电压”指示灯——红色,常亮表示系统出现过电压故障。

l “消谐”指示灯——红色,闪亮表示装置正在进行消谐。

7.2、按键

本装置设有8键,分别为:

l “↑”、“↓”:多功能键,即可以作为翻屏功能,在需要修改参数的情况下,兼有调整键的功能。

l “←”、“→”:光标左右移动功能,兼有调整键的功能。

l “退回”:取消当前定值输入或退出当前菜单。

l “确认”:菜单选择确认或定值输入确认。

l “复归”:用于故障报警后使信号继电器复归。

l “复位”:用于装置出现异常后使装置重新工作。

八 、装置外形、安装开孔尺寸

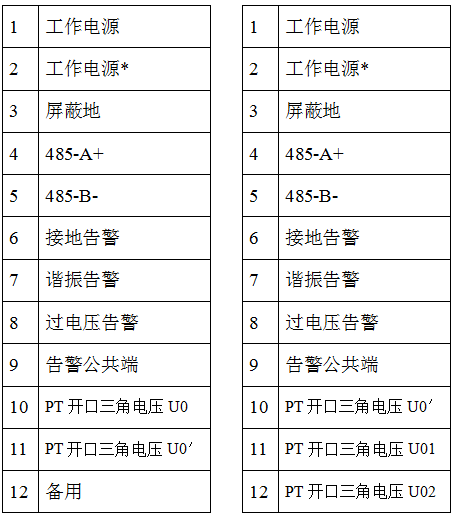

九 、背部接线端子图

微机消谐装置通讯规约 (见下页)

上位机下发查询故障信息命令格式如下:

1

0EBH


同步头


2

90H

3

0EBH

4

90H

5

02H

起始符

6

目的站号

装置地址

7

55H

命令特征码

无故障信息时返回的格式如下:

1

0EBH



同步头

2

90H

3

0EBH

      1. 4
      1. 90H

5

02H

起始符

6

目的站号

装置地址

7

CODE=05H

信息码

8

EXT=00H

结束符

有故障信息时返回的故障报文如下所示:

          1. 1
          1. 0EBH


同步头

2

90H

3

0EBH

4

90H

5

02H

起始符

6

目的站号

装置地址

7

50H

故障特征码

8

11H

报文长度

9

YEAR

10

MONTH

11

DAY

12

HOUR

13

MINUTE

14

SECOND

15

事件编号


16

Ⅰ段母线段号

01H

17

Ⅰ段母线故障类型

11H表示谐振、22H表示接地、33H表示过电压,00H表示无故障

18

Ⅱ段母线段号

02H

19

Ⅱ段母线故障类型

11H表示谐振、22H表示接地、33H表示过电压,00H表示无故障

20

Ⅲ段母线段号

03H

21

Ⅲ段母线故障类型

11H表示谐振、22H表示接地、33H表示过电压,00H表示无故障

22

Ⅳ段母线段号

04H

23

Ⅳ段母线故障类型

11H表示谐振、22H表示接地、33H表示过电压,00H表示无故障

24

SUM(低位)

代码和

25

SUM(高位)

26

EXT=03H

结束符

注:

1. 初始化方式:8bit数据位,1位起始位,1位停止位,异步,无奇偶校验,半双工,波特率12009600bps

2. 装置地址:00H-FFH

3. 代码和指故障特征码、报文长度、报文内容之和的低16位值(7-23字节累加)

4. 事件编号为上传故障信息编号,如上传第一条信息为01H,第二条信息则为02H.以此类推,最大为0FFH.

通信报文举例说明:(装置地址为01H,产品型号为HSXX-I)

上位机下发查询报文格式:

EB   90   EB   90   02   01   55

如装置未检测到接地故障,则上传无故障报文:

EB   90   EB   90   02   01   05   00

如装置检测到060214170502I段发生谐振故障,编号为01,则上传故障报文为:

EB   90   EB   90   02   01   50   11   06   02   0E   11   05   02   01

01   11   02   00   03   00   04   00    AB   00   03
