HS-JXB系列变压器中性点间隙接地保护成套装置

更新时间:2015-07-20 09:47:44点击次数:1758次字号:T|T
相关介绍

一、概

110kV220kV330kV是供电系统的主要电压等级,其中性点一般采用直接接地方式,由于继电保护整定配置及防止通讯干扰等方面的要求,同时为了限制单相短路电流,其中有部分变压器采用中性点不接地方式。在这种运行方式下,由于雷击、单相接地短路故障等会造成中性点过电压,而且变压器大多是分级绝缘,因此过电压对中性点的绝缘造成很大威胁,须对其设置保护装置防止事故发生。

HS-JXB变压器中性点间隙接地保护成套装置采用氧化锌避雷器加间隙并联运行的保护方式,适用于110KV220KV330KV电力变压器的中性点,不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏,还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。HS-JXB系列变压器中性点间隙接地保护成套装置(主变中性点接地组合设备)被广泛应用于热电、水电及风力发电等电厂、电站,国家电网公司各大变电所、变电站,及煤炭矿业、钢铁冶金、石油化工等大型工矿企业。

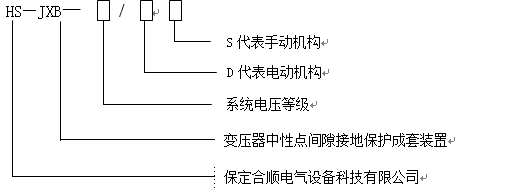

二、产品型号及说明

三、一般使用条件

1、适用于户内、外。

2、环境温度:不低于-40℃,不高于+55℃;相对湿度:不大于95%25℃)。

3、海拔高度不超过4000m,超出4000m可根据实际情况特制。

4、地震烈度8度及以下地区;最大风速不超过35m/S

5、电网频率:5862Hz60Hz系统)、4852Hz50Hz系统)。

6、安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。

注:若使用条件与以上不同时,需在订货时加以注明。

五、装置工作原理

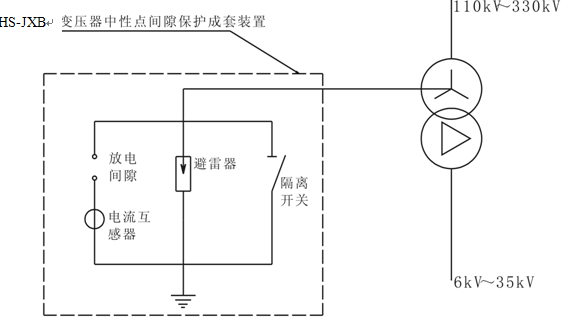

装置工作原理示意图如下:



六、常规技术参数

HS-JXB型变压器中性点间隙接地保护装置的常规技术数据如下表:

产品

型号

变压器额定

电压

kV

变压器中性点

耐受电压

隔离开关

氧化锌避雷器

放电

间隙

电流

互感器

雷电全波

和截波

耐受电压

kV

(峰值)

1min工频

kV

(有效值)

额定电流

A

操动

机构

额定

电压

kV

(有效值)

持续

运行

电压

kV

(有效值)

直流1mA

参考电压

kV

不小于

8/20µs

雷电冲击

电流残压

kV

(峰值)

工频放

电电压 kV

±10%

(有效值)

型式

变比

HS-JXB

-110

110

250

95

400

CS8-5

(手动)

CJ6

(电动)

72

58

103

186

83

环氧树脂浇注全封闭支柱式

10kV

100/5

200/5

300/5

400/5

500/5

600/5

HS-JXB

-220

220

320

200

600

144

116

205

320

166

HS-JXB

-330

330

440

292

600

CJ6

(电动)

207

166

292

440

252

七、产品特点

1、符合标准,专业制造

HS-JXB型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》

GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量 》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备,保证产品制造的流程化、标准化和专业化。

2、设计新颖,整体安装

HS-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备,具有体积小,安装调试方便,可靠性高的特点。

3、有效保护,特性稳定

HS-JXB型变压器中性点间隙接地保护装置主要采用球形放电间隙和棒形放电间隙两种方式,放电电压准确率高、分散性小、特性稳定,与避雷器特性及主要变压器的绝缘配合精确、充分有效,热容量大,不易烧损。提高了保护安全性和保护效果。

4、组配灵活,使用方便

HS-JXB型变压器中性点间隙接地保护装置一般采用球形间隙,亦可按用户要求采用棒形间隙。避雷器与隔离开关可根据工程需要任意组合选配。隔离开关的动作亦可按工程要求选择使用手动或电动机构。间隙的技术参数可在工厂完成调试,亦可在现场进行调试。

5、技术力量雄厚,服务周到

我公司为专业生产厂家,技术力量雄厚,售前的技术交流咨询可随时到位。售后的安装技术指导可按用户要求及时进行。
